干式變壓器溫控

 一、概 述

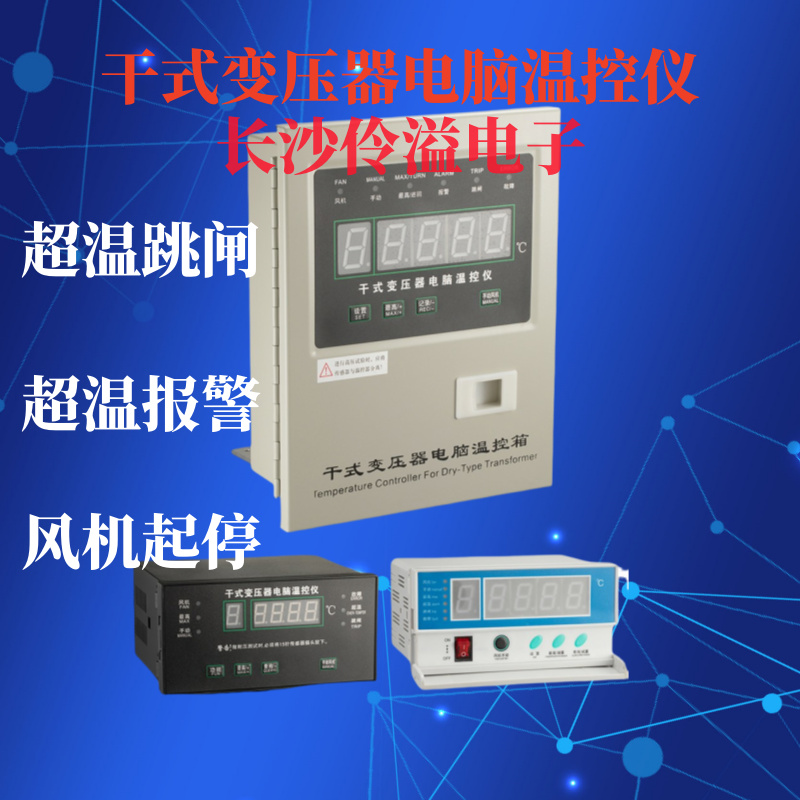

BWK-2系列溫控儀是為風冷干式電力變壓器**運行而設計的新一代多功能電腦溫控制器。利用預埋在干式電力變壓器三相繞組線包中的三中Pt100鉑熱電阻來檢測干式電力變壓器線包的溫升，并根據溫升自動控制冷卻風機的啟停、*溫報警直至*高溫跳閘以*干式電力變壓器的安全運行。由于采用目前較**的德國RISC單片計算機并結合**的I2C存儲與調整技術，根據JB/T7631標準設計而成，使得溫控器具有結構簡單，運行**，抗干擾能力*強的特點。同時溫控器還具有“黑匣子”功能，可記錄停電**個繞組線包的溫度及本機的工作狀態。
二、主要技術參數
1、使用條件
  環境溫度      -10℃～+55℃
  相對溫度      5～95%
  大氣壓        60～160Kpa
  工作電壓      AC170～AC250V（48～60Hz）
2、測量范圍      -30.0～200℃
3、分辨率        0.1℃
4、測量精度      ±1℃
5、控制精度      ±1℃
6、功耗          ＜8VA
7、重量          ＜1Kg
8、傳感器參數     Pt100
9、抗干擾性能     符合JB/T7631標準
10、觸點容量
   風機       AC125/10A或AC220/7A   三組（選配）
               或單相有源風機AC220/21A   一組
       *溫報警   AC125/10A或AC220/7A   一組
       *溫跳閘   AC125/10A或AC220/7A   一組
11、儀表外型尺寸   80×160×134mm
   開孔尺寸   152×76mm

三、產品型號及功能
BWK-2系列電腦溫控器產品型號及其功能如下表：

型號
功能
溫控器
（塑殼）系列嵌入安裝開孔
尺寸152×76mm
BWK-2A
巡回檢測和濕示器度，*溫報警，*高溫自動跳閘，傳感器故障報警，不控制風機。
BWK-2B
巡回顯示溫度，控制風機啟停，*溫報警，*高溫自動跳閘，傳感器故障報警，故障信號輸出（選配）。
BWK-2C
C在BWK-2B型所有功能基礎上，增加485接口。
BWK-2D
在BWK-2B型所有功能基礎上，增加3路4-20mA的電流輸出功能，可以遠程傳輸溫度信號。
四、產品功能介紹
1、檢測并巡回顯示三相線包繞組溫度或只顯示三相線包繞組中溫度較高的一相繞組溫度。巡回顯示時每相顯示約8秒。
2、故障聲光報警：傳感器故障時相應的A、B、C相指示燈亮，同時風機啟動，機器內發出嘀嘀聲并接通報警觸點。顯示器顯示X—HO或X—LO，X表示出現故障相位。
3、風機啟動和關閉功能：當三相線包繞組中有一相溫度到設定的風機啟動溫度值時風機自動啟動，風機啟動時風機指示燈亮。當三相線包線組中沒有一相溫度大于設定的風機關閉溫度值時風機自動關閉。
4、*溫報警功能：當三相線包線組中有一相溫度達到設定的*溫報警溫度時溫控器發出聲、光報警，并接通報警輸出端子（平時這兩個端子間是斷開的，報警時就會接通）提供一個開關信號，給遠方的控制柜發出聲光報警。
5、自動跳閘功能：當三組線包繞組中有一相達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子（平時兩個端子間是斷開的，跳閘時這兩個端子口就會接通），以提供一個開關信號給遠方的控制柜，啟動跳閘電路。（為防止因偶然因素觸發跳閘特設有約5S延時）。
6、手動啟動關閉風機功能：按風機鍵，風機啟動，再按風機鍵，風機關閉。如手動風機啟動沒有手動關閉風機，則風機啟動約15分鐘后自動關閉。
7、風機定時檢測功能：為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。
8、控制功能自檢：可模似輸入溫度信號而使溫控器作相應的控制。
9、“黑匣子”功能：可記錄溫控器斷電時刻的三相線包繞組溫度，以及本機的工作狀態。
10、所有溫度的設置均可通過面板上的輕觸鍵直接設置。為防止閑雜人員設置，溫控器設有密碼，只有密碼輸入正確才能設置，否則只能查看而不能設置。
訂購溫控器注意事項：
一、要分清干式變壓器冷卻風機是單相220V的還是三相380V的，里取電，否則安裝人員上門安裝不了，降低工作效率。
二、干式變壓器溫控器是否需要連接計算機集成監控，連接的是PLC還是普通微機，通訊協議是485還是232
三、上門安裝是否是開孔還是需要工程師自帶支架，以免耽誤您的工作

包裝說明：
      紙包裝要注意輕拿輕放、請勿猛烈撞擊以防包裝箱和產品破損、切勿淋雨和陽光暴曬、置放于干燥通風處

售后服務：

        1、  自出廠之日起，因產品內部組件質量原因并非人為故障，一年包換；

         2、   自出廠之日起，因產品內部組件質量原因并非人為故障，兩年保修；

           3、    終身維修，若產品*出三包服務期限，我公司實行*維修，如果需要更換零部件的收取成本費，免收人工費。
